Descripción

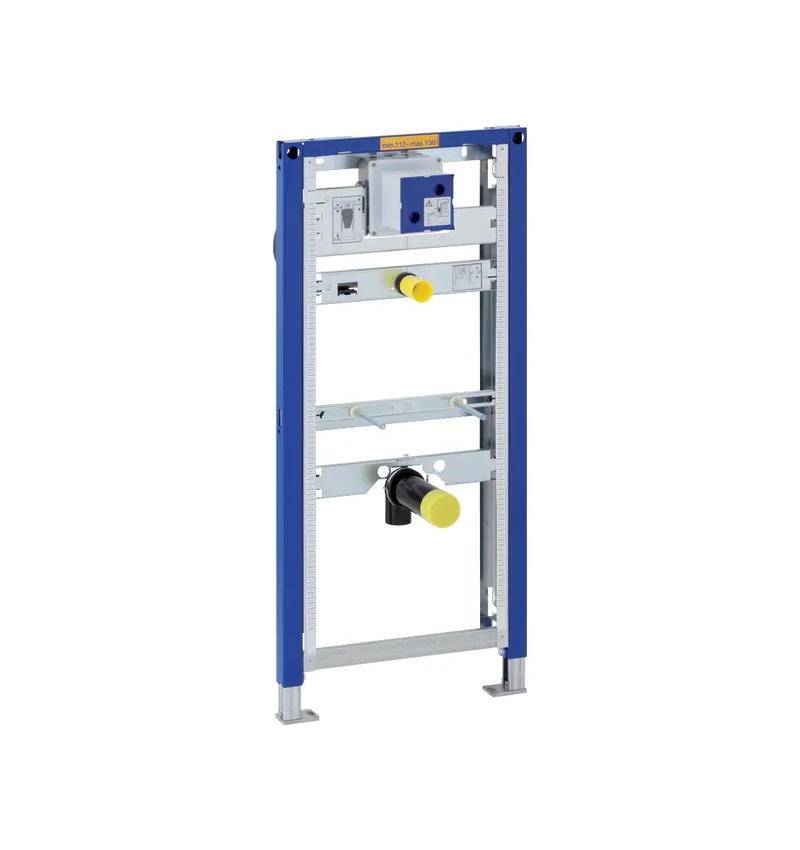

BASTIDOR URINARIO 112-130cm UNIVERSAL DUOFIX GEBERIT Ref.111616001
Aplicación
• Para el montaje en pared ligera
• Para la instalaciones en pared con altura completa o delante de pared con altura parcial
• Para el montaje en pared de instalacion de altura completa
• Para la instalación en paredes de sistema Geberit Duofix de altura completa o parcial
• Para el montaje de urinarios
• Para la instalación de sistemas de descarga de urinarios Geberit (a partir del año de fabricación 2009)
• Para alturas de recrecidode 0–20 cm
Información técnica
Presión dinámica 1–8 bar
Presión de prueba del agua máxima 16 bar
Presión de prueba del aire máxima / gas inerte 3 bar
Temperatura máxima del agua 30 °C
Caudal a 1 bar sin limitador de flujo 0,3 l/s
Caudal a 1 bar con limitador de flujo 0,24 l/s
Suministro incluye
• Codo de suministro R 1/2“
• Cajetín premontaje con tapa
• Tubo de conexión entre alimentación de agua ø 32 mm y urinario, con junta de urinario
• Tapón de protección
• Codo de desagüe de PE-HD, ø 63/50 mm
• Tapón de protección
• Junta ø 57/50 mm
• Sifón para urinario ø 50 mm, con junta sobre el urinario
• 2 varillas roscadas M8
• Material de fijación
Propiedades
• Bastidor autoportante con pintura polvo al horno
• Bastidor con orificios de ø 9 mm para la fijación en construcción con panel de madera
• Patas de apoyo galvanizadas
• Pata de apoyo ajustable 0–20 cm
• Patas de apoyo con propiedades antideslizantes
• Pletinas de apoyo orientables
• Profundidad de las pletinas de apoyo adecuada para instalación en perfiles en U, UW 50 y UW 75, y carriles raíl Geberit Duofix

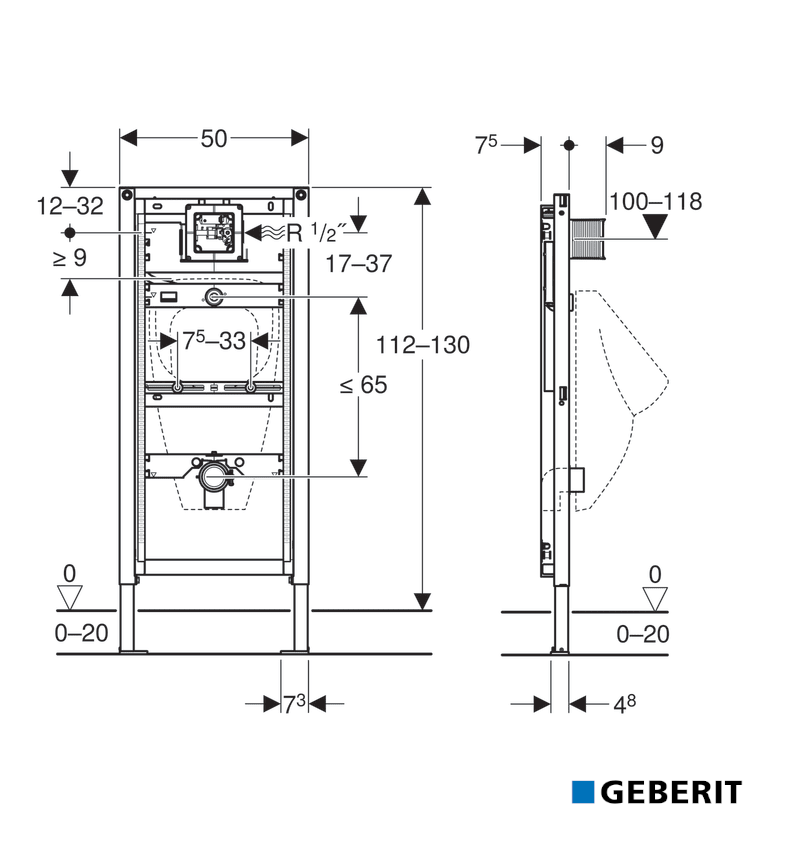

• Altura del bastidor ajustable al urinario, 112–130 cm
• Cajetín empotrado universal para sistemas de descarga de urinarios Geberit
• Terminal para conexión eléctrica en cajetín empotrado
• Conexión de suministro en la parte derecha del cajetín empotrado
• Conexiones de suministro aptas para MasterFix y MeplaFix
• Llave de paso con regulador, premontada
• Cajetín premontaje para registro 10,5 x 10,5 cm que permite acortarlo sin herramientas
• Fijación para alimentación de agua de ø 32 mm con altura ajustable
• Fijación para codo de desagüe con altura ajustable y aislada acústicamente
• Fijaciones de urinario M8, de ancho y altura ajustables
• Travesaños con marcado central, ajustables y sin necesidad de herramientas
